康耐德智能的PCB混料視覺檢測系統結合字符識別與輪廓識別技術，通過高精度硬件配置和智能算法，實現對PCB板元件的精準檢測，避免混料問題。

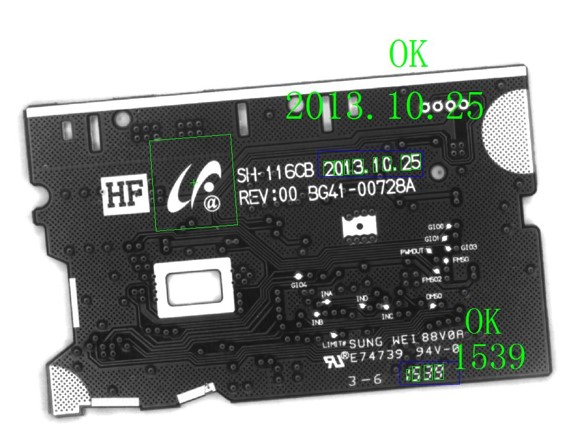

系統采用光學字符驗證技術，通過工業相機捕獲PCB元件表面的字符信息（如型號、批次號），利用圖像處理算法進行實時比對。使用康耐德自主研發的視覺平臺，可快速識別字符內容，確保與預設信息一致，避免因字符錯誤導致的混料。

    多工位分區域檢測
    類似硬盤容器檢測案例，系統可能采用多相機分區域策略。例如，將PCB板劃分為多個檢測區域，每個工位的相機負責特定區域的字符識別，提高檢測效率并降低硬件成本（如使用多套百萬像素級相機，而非單一高像素相機）。

    光源優化與圖像增強
    字符檢測需依賴特定光源設計，通過高對比度照明突出字符邊緣，減少環境光干擾。例如，光源控制器支持頻閃功能，在曝光瞬間提升亮度，確保高速產線中圖像清晰穩定。

二、輪廓識別技術

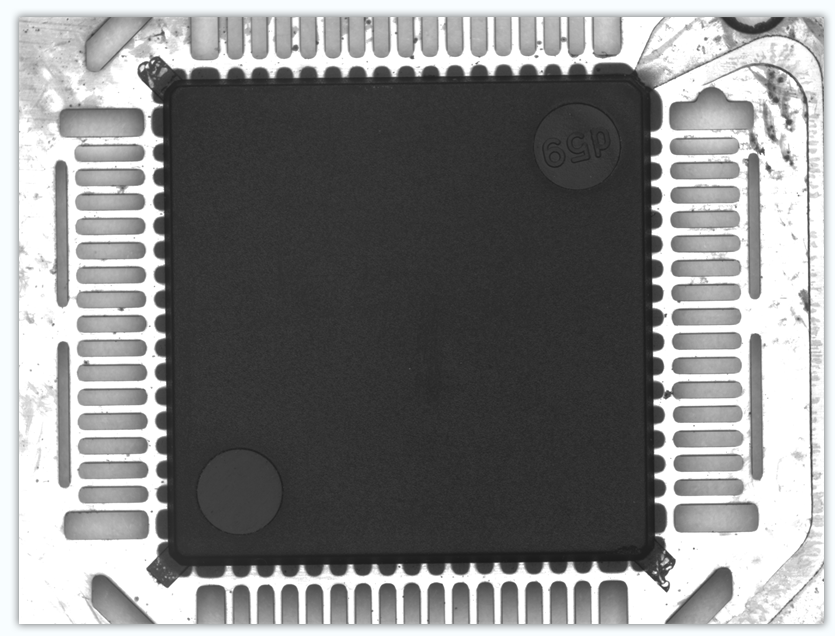

    幾何特征分析

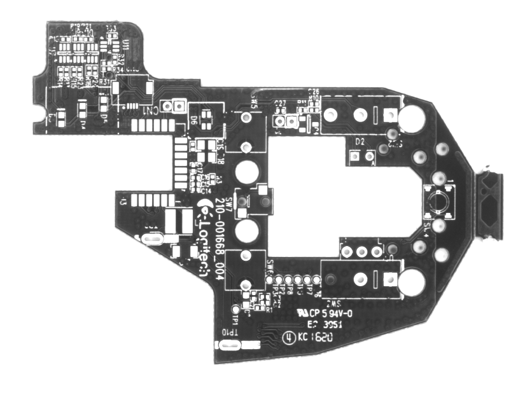

    系統通過輪廓識別檢測元件的尺寸、形狀及位置。例如，使用AI驅動的邊緣學習工具分析元件的幾何特征，快速判斷是否符合標準輪廓，識別異常形狀或尺寸偏差。

    2.5D拓撲成像
    結合明暗識別技術，系統可生成PCB表面的2.5D拓撲圖像，精確捕捉微小輪廓缺陷（如焊點凹陷、元件翹曲），區分外觀瑕疵與功能性缺陷。

    模式匹配與定位算法
    采用幾何圖案匹配技術，即使元件位置偏移或角度變化，系統仍能準確定位并提取輪廓特征，確保檢測魯棒性5。

三、系統集成與優勢

    硬件配置
    典型配置包括高分辨率工業相機、低畸變鏡頭及專用LED光源，確保成像精度（可達0.031mm/像素）。

    軟件平臺
    康耐德自主開發的視覺處理平臺支持靈活設置檢測參數，集成AI工具（如分類、分割模型），實現自動化判定與數據統計，輔助優化生產流程。

    應用效果
    通過實時檢測與自動報警機制，系統可減少人工干預，提升檢測速度（如產線吞吐量翻倍），并降低誤判率。

四、典型應用場景

    PCB元件混料檢測
    檢測不同型號元件是否錯裝，如通過字符識別核對電阻、電容標識，結合輪廓分析確認封裝尺寸是否符合設計規范。

    表面缺陷與異物檢測
    識別焊點缺陷、線路斷裂或外來異物，避免因工藝問題導致混料風險。

總結

康耐德智能的視覺檢測系統通過字符與輪廓雙維度識別技術，結合高精度硬件與智能算法，為PCB混料問題提供了高效解決方案。其技術核心在于光源優化、多工位協同及AI驅動分析，適用于高精度、高吞吐量的工業場景。
