?    檢測內容

線圈上的導線彎直與否視覺檢測系統。

?    檢測要求

檢測線圈上的導線有無彎曲，彎曲度由客戶自己設定。檢測速度5K/8H=625PCS/H。

?    視覺可行性分析

對樣品進行了光學實驗，并進行圖像處理，原則上可以使用機器視覺進行測試測量。

?    結果

對所有樣品進行分析，可以在相同的光照與位置下測量出不同彎直線圈是否OK。

使用的LED光源、工業相機、工業鏡頭等硬件的具體信息，請參看下面的內容。

?    測試條件

產品測試時，鐵心全部在內圓外，沒有伸進內圓。視場留有一定的包容空間，但這不意味著產品不在視場內或部分在視場內里也能進行測量判斷。原則上需要測試機臺或流水線能將產品固定在相機視場內，并且保證有較精密的固定位置。

?    使用硬件

LED光源：CSR-7000-DRLw            1個……用于線圈成像

光源控制器：CSR-24T2-SPV            1個……用于光源供電

工業相機：AVT Stingray F125C    1個……用于獲取影像

相機電纜：3米1394B線                1條……用于傳輸影像

圖像采集卡：1394B圖像采集卡    1塊……用于采集影像

工業鏡頭：SV-2514                    1個……用于光學成像

光學接圈：CSR-1-ET                    1個……用于成像轉換

?    安裝條件

檢查方式如上圖所示，線圈從底下走過，利用傳感器等進行觸發，觸發相機、光源進行拍照，然后機器視覺系統進行圖像處理，判斷導線是否彎曲。當然，實際的項目，需要對產品進行一定的定位。

光源工作距離：1mm，指光源到線圈最高端的距離

相機工作距離：260mm，指鏡頭表面到目標的距離

視場：52*38mm，指相機拍攝視場的大小（可見區域）

?    最優化視覺系統硬件方案

在這里，我們將告訴您，為什么選擇這樣的硬件，選擇這些硬件的有什么好處。

?    LED光源 CSR-7000-DRLw

使用CSR-7000-DRLB光源，從上往下直射照射，將導線部分照亮，而底部成黑色，方便圖像分析處理。

?    光源控制器 CSR-24T2-SPV

光源需要相應的供電設備，一般工業使用模擬控制器或數字控制器就足夠了，在本方案中，首先使用的是0度環形光源其亮度一般較弱；其次，我們希望本系統能夠有較高的處理速度，或者是在檢測過程中可以在某機構上連續運行的進行檢測；第三，為了延長光源的使用壽命。因此我們推薦使用CSR-24T2-SPV頻閃控制器。其可以在瞬間增亮光源亮度，可以給相機提供100微秒級別的曝光時間，以減少產線振動物體運動等引起的誤差，因為其只是在拍照的瞬間點亮光源，因此可以延長光源的使用壽命。而且對于每天5000個的檢測項目可以輕松完成，甚至檢測速度還有巨大的提升潛力。

?    工業相機 AVT Stingray F125C

AVT Stingray F125C相機是一款德國進口125萬像素的1394B工業CCD彩色相機，其分辨率是1292x964pix，我們的視野定為52x38mm，則我們的視覺精度可以達到52/1292=0.04mm/Pix或38/494=0.039mm/Pix，有這樣的精度，以線圈導線的彎曲程度來看，完全是足夠的。我們采集圖像是是采集到彩色圖像，方便圖像分析處理。

?    工業鏡頭 VST SV-2514

SV-2514是日本VST公司生產的一款百萬像素級低畸變工業鏡頭。其優秀的成像質量，小巧的體積，低廉的價格，是本方案的理想之選。當然本鏡頭，只是在我們實驗室測試條件下使用的鏡頭，如果客戶需要將工作距離縮小或變大，可以更換其它的合適的鏡頭進行處理。

?    測試結果畫面

?    產品的不同位置測試結果

樣品1-OK品

樣品2-右邊NG

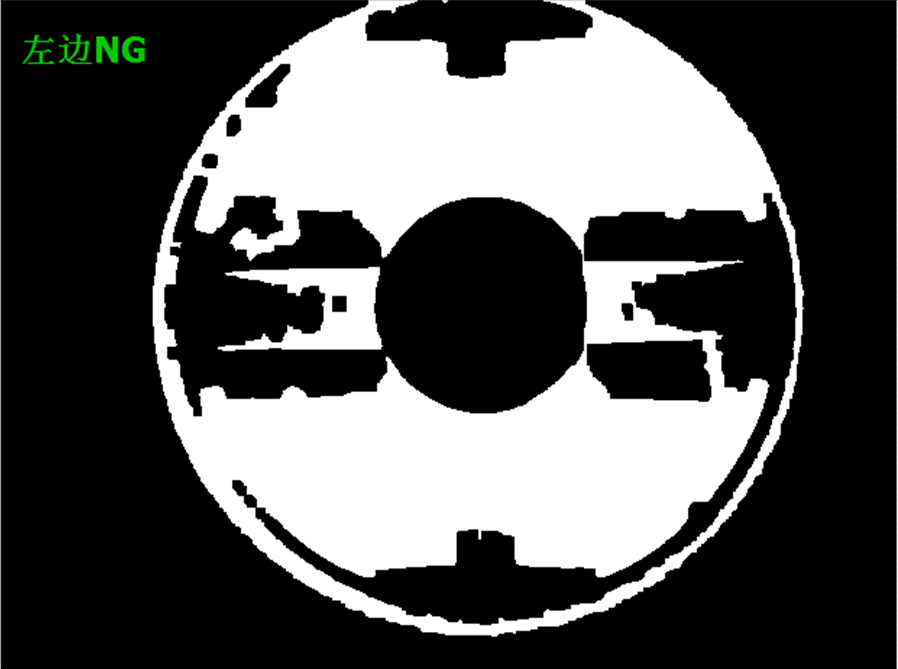

樣品3-左邊NG

樣品4-焊點脫落，但是導線無彎曲

以上為四個樣品在相同條件下采集圖像后，機器視覺系統進行分析處理的效果圖。從處理效果來看，有彎曲的導線是可以進行判斷出來的。而對于焊點脫落的產品，而無法通過視覺方式很好的解決，需要配合電氣測試進行檢測。當然以上僅限所得4個樣品數據，如有其它特殊情況，有可能還需要另外考慮。
